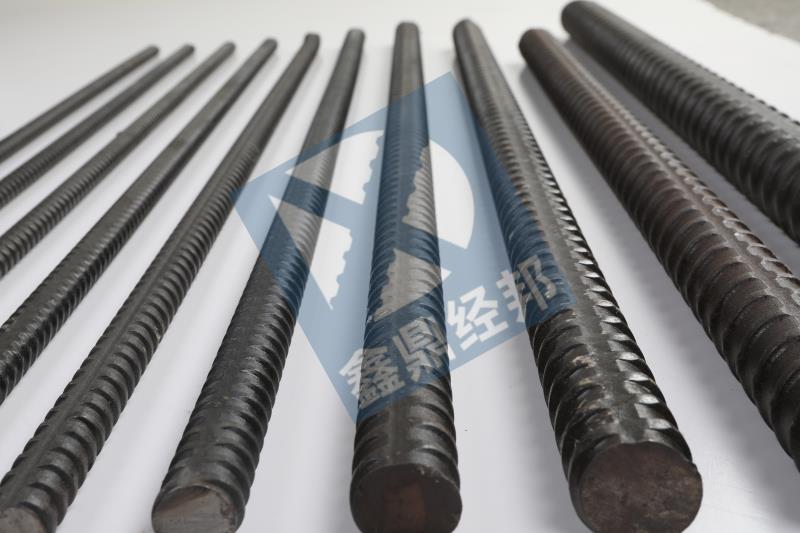

精軋螺紋鋼筋作為豎向預應力筋在混凝土箱梁中得到廣泛使用,但其錨固應力的損失幾乎得不到有效控制,損失如果過大,會引起箱梁腹板斜裂縫。為了有效檢測箱梁施工過程中的有效張拉力,基于結構動力學理論,采用現場檢測的研究手段,建立了箱梁豎向預應力張拉力和外露段鋼筋動力特性的關系，分析目前豎向預應力張拉力存在的不足。

檢測原理：

基于動力學,選取合適的振動形狀函數求解結構頻率,避免常規Rayleigh法中的微分運算,提高計算精度,建立外露段頻率隨鋼筋外露段長度和有效張拉力的三參數模型。同時采用有限元數值模擬。驗證了三參數模型的有效性。基于室內模型試驗,設計制作豎向預應力鋼筋張拉受力的箱梁腹板模型,在鋼筋外露段的頂端安裝高頻加速度傳感器獲得豎向預應力筋外露段的固有頻率,采用穿心式壓力傳感器測試有效的豎向預應力,依托試驗測試數據建立精扎螺紋鋼筋張拉力與外露段頻率的非線性關系模型。采用無損檢測方法快捷、有效測得豎向預應力張拉力。
